旋轉開關的開關狀態有哪些?

發布時間：2025-08-11　點此：2080次

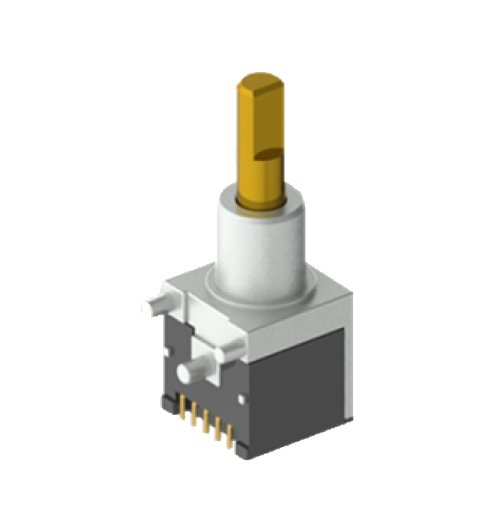

旋轉開關基礎入門

旋轉開關，簡單來說，就是一種通過旋轉操作來控制電路通斷或切換電路連接的開關裝置。它在我們生活中的應用極為廣泛，像家里風扇的風速調節旋鈕、收音機的頻道選擇按鈕，還有工業設備上的各種控制開關等，很多都是旋轉開關。

結構與工作原理

旋轉開關的核心結構通常包含操作軸、定位機構、動觸點和靜觸點等部分。當我們旋轉操作軸時，與之相連的動觸點會隨之轉動。定位機構就像一個 “小衛士”，它能讓旋轉過程有清晰的檔位感，并且在旋轉到位后，穩穩地將開關保持在設定位置，防止出現誤動作。隨著動觸點的轉動，它會與不同位置的靜觸點實現接觸或分離，從而改變電路的連接狀態，達到控制電路的目的。打個比方，這就好像我們在玩一個路線選擇的游戲，旋轉開關通過不同的狀態，為電流選擇不同的 “行進路線”。

旋轉開關的開關狀態類型

1.常開（NO - Normally Open）狀態

在常開狀態下，旋轉開關的動觸點和靜觸點在默認情況下是不接觸的，就如同一條斷開的道路，電流無法通過。只有當我們按照特定方向旋轉開關，使動觸點與靜觸點閉合，電路才會導通。比如一些安全設備中的開關，在正常情況下處于常開狀態，當檢測到異常情況，觸發開關旋轉，電路接通，從而啟動相應的報警或保護機制。

2.常閉（NC - Normally Closed）狀態

常閉狀態與常開狀態正好相反，動觸點和靜觸點在默認情況下是緊密接觸的，電流可以順暢通過，就像一條暢通無阻的大道。而當我們旋轉開關，動觸點與靜觸點分離，電路就會被切斷。以一些照明系統為例，某些區域的照明開關可能設置為常閉狀態，正常情況下燈一直亮著，當需要關閉燈光時，旋轉開關，切斷電路，燈就熄滅了。

3.轉換（Change - Over）狀態

轉換狀態的旋轉開關相對復雜一些，它通常有一個公共觸點（COM - Common），以及常開觸點和常閉觸點。在初始狀態下，公共觸點與常閉觸點相連，電流從公共觸點流向常閉觸點所在電路。當旋轉開關動作時，公共觸點會迅速與常閉觸點分離，轉而與常開觸點連接，電流的流向也隨之改變，切換到常開觸點所在電路。這種狀態在一些需要切換不同工作模式的設備中應用廣泛，比如多功能充電器，通過旋轉開關的轉換狀態，可以切換為給不同設備充電的模式。

4.多位切換狀態

多位切換狀態的旋轉開關有多個檔位，每個檔位對應不同的電路連接方式。例如，一個具有三檔的旋轉開關，一檔可能連接一組電路，實現設備的低速運行；二檔連接另一組電路，使設備進入中速運行狀態；三檔則連接第三組電路，讓設備高速運行。常見的如電暖器的功率調節開關，通過旋轉選擇不同檔位，來調節電暖器的發熱功率，滿足不同的取暖需求。

影響旋轉開關開關狀態的因素

1.電氣參數

額定電壓和電流：旋轉開關能夠安全可靠地工作的電壓和電流范圍是有規定的。如果實際電路中的電壓或電流超過了開關的額定值，就可能導致開關觸點過熱、燒毀，從而影響開關狀態的正常切換，甚至使開關徹底損壞。比如一個額定電壓為 220V、額定電流為 5A 的旋轉開關，若用于 380V 的電路中，或者電路中的電流長時間超過 5A，后果不堪設想。

接觸電阻：動觸點和靜觸點接觸時所呈現的電阻就是接觸電阻。接觸電阻過大，會導致電流通過時產生較大的熱量，不僅會損耗電能，還可能使觸點表面氧化、腐蝕，進一步增大接觸電阻，最終影響開關狀態的穩定性。理想情況下，旋轉開關的接觸電阻應該越小越好。

絕緣電阻：絕緣電阻用于衡量開關中不同導電部分之間的絕緣性能。絕緣電阻過低，容易出現漏電現象，這不僅會影響電路的正常工作，還可能帶來安全隱患，導致人員觸電等事故。所以，旋轉開關的絕緣電阻必須要達到一定的標準，以確保在各種環境下都能可靠地隔離不同電路部分。

2.機械參數

操作扭矩：操作扭矩指的是我們旋轉開關操作軸時所需要施加的力的大小。如果操作扭矩過大，會給使用者帶來不便，長期使用還可能導致操作部件損壞；而操作扭矩過小，開關又容易受到外界輕微震動或誤碰的影響，發生意外的狀態切換。不同應用場景對操作扭矩有不同的要求，比如在工業控制中，為了防止誤操作，可能會選擇操作扭矩較大的旋轉開關；而在一些需要頻繁操作的家用設備上，則會選擇操作扭矩適中、手感舒適的旋轉開關。

機械壽命：機械壽命表示旋轉開關能夠正常進行操作的次數。隨著使用次數的增加，旋轉開關內部的機械部件，如定位機構、觸點等，會逐漸出現磨損。當磨損到一定程度時，開關可能會出現定位不準確、觸點接觸不良等問題，從而影響開關狀態的準確性和可靠性。對于一些需要長期連續工作的設備，如工廠中的自動化生產線設備，就需要選擇機械壽命長的旋轉開關，以減少設備維護和更換部件的頻率。

定位精度：定位精度決定了旋轉開關在不同檔位之間切換時的準確性。如果定位精度不高，可能會出現檔位切換不到位的情況，導致電路連接錯誤，設備無法正常工作。在一些對電路切換精度要求極高的儀器儀表中，對旋轉開關的定位精度有著嚴格的要求，通常會采用高精度的定位機構來保證開關狀態的準確切換。

3.環境因素

溫度：溫度對旋轉開關的影響不可小覷。在高溫環境下，開關內部的材料可能會發生變形、老化，導致觸點接觸不良，絕緣性能下降；而在低溫環境中，一些材料會變脆，機械部件的運動阻力增大，同樣會影響開關狀態的切換。例如，在戶外使用的電氣設備中的旋轉開關，在炎熱的夏天和寒冷的冬天，就需要面臨不同溫度帶來的挑戰，因此需要選擇適應寬溫度范圍的旋轉開關。

濕度：濕度較高的環境容易使旋轉開關內部的金屬部件生銹、腐蝕，進而增大接觸電阻，影響開關的導電性能。同時，潮濕的環境還可能降低絕緣材料的絕緣性能，引發漏電風險。所以，在一些濕度較大的場所，如浴室、地下室等，使用的旋轉開關需要具備良好的防潮、防銹性能。

振動和沖擊：在設備運行過程中，如果旋轉開關頻繁受到振動或沖擊，可能會導致內部部件松動、位移，使觸點接觸不穩定，從而影響開關狀態。比如在汽車發動機艙內的電子設備中的旋轉開關，由于發動機運轉會產生強烈的振動，這就要求旋轉開關具有良好的抗振動和抗沖擊性能，以確保在復雜的機械環境下仍能正常工作。

旋轉開關開關狀態的應用場景

1.家用電器領域

風扇風速調節：我們日常使用的風扇，通過旋轉開關切換不同的檔位，實現風速的調節。一般風扇的旋轉開關具有多個檔位，如低速檔、中速檔和高速檔。當旋轉開關處于低速檔位時，與之對應的電路連接使風扇電機以較低的轉速運轉，風扇吹出的風比較柔和；切換到中速檔位，電路改變，電機轉速提高，風速適中；高速檔位則讓電機高速運轉，帶來強勁的風力。這種通過旋轉開關不同狀態來調節風速的設計，滿足了人們在不同環境和需求下對風扇使用的要求。

微波爐加熱模式選擇：微波爐的操作面板上通常也有旋轉開關，用于選擇不同的加熱模式，如低火、中火、高火以及各種組合模式。每個檔位對應著不同的電路連接，控制微波爐內部的磁控管、變壓器等元件的工作狀態，從而產生不同功率的微波，實現對食物的不同程度加熱。例如，當旋轉開關處于低火檔位時，電路使磁控管間歇性工作，輸出較低功率的微波，適合對食物進行解凍或保溫；而高火檔位則讓磁控管持續全功率工作，快速加熱食物。

音響設備音量調節：音響設備上的音量調節旋鈕其實也是一種旋轉開關。通過旋轉這個開關，可以改變電路中的電阻值，從而調節音頻信號的放大倍數，實現音量的增大或減小。在這個過程中，旋轉開關的不同位置對應著不同的電阻值，也就對應著不同的音量大小。當我們把旋轉開關向一個方向旋轉時，電阻值逐漸減小，音頻信號放大倍數增大，音量變高；反之，向另一個方向旋轉，電阻值增大，音量降低。

2.工業控制領域

設備運行狀態控制：在工業生產中，旋轉開關常用于控制各種設備的運行狀態，如電機的啟動、停止、正反轉等。例如，一臺工業用的攪拌機，其控制箱上的旋轉開關可能有三個檔位：停止檔、正轉檔和反轉檔。當旋轉開關處于停止檔位時，電路斷開，電機不工作；旋轉到正轉檔位，電路接通特定線路，電機正向旋轉，帶動攪拌機攪拌物料；切換到反轉檔位，電路改變連接，電機反向旋轉，可用于排出攪拌好的物料或清理攪拌機內部。這種通過旋轉開關精確控制設備運行狀態的方式，在工業生產中是非常常見且重要的。

參數調節：許多工業設備需要根據不同的生產需求調節各種參數，旋轉開關在其中發揮著關鍵作用。以工業烤箱為例，其溫度調節通常可以通過旋轉開關來實現。旋轉開關上標有不同的溫度檔位，每個檔位對應一個特定的電路連接，通過控制加熱元件的通電時間或功率，來達到設定的溫度。操作人員根據所烘烤產品的要求，旋轉開關選擇合適的溫度檔位，烤箱就能按照相應的溫度進行工作，確保產品的質量和生產效率。

設備模式切換：一些復雜的工業設備具有多種工作模式，以適應不同的生產工藝。旋轉開關可用于在這些模式之間進行切換。比如一臺多功能加工中心，它可以進行銑削、鉆孔、鏜孔等多種加工操作。通過旋轉開關，操作人員可以選擇不同的工作模式，每個模式對應著設備內部不同的電路連接和控制系統設置，從而使設備能夠準確地執行相應的加工任務，提高設備的通用性和生產靈活性。

3.通信設備領域

信號通道切換：在通信基站等設備中，旋轉開關用于切換不同的信號通道。例如，當需要將信號從一個天線傳輸路徑切換到另一個天線傳輸路徑時，通過旋轉開關改變電路連接，實現信號通道的快速切換。這在信號傳輸過程中，根據信號強度、干擾情況等因素，靈活選擇最佳的信號通道，確保通信的穩定性和質量。

音量調節和功能選擇：在一些便攜式通信設備，如對講機中，旋轉開關既可以用于調節音量大小，原理與音響設備類似，通過旋轉改變電路電阻來控制音頻信號的放大程度；同時也可以用于選擇不同的功能，如切換頻道、開啟或關閉某些特殊功能（如靜音、緊急呼叫等）。這種多功能的旋轉開關設計，使得對講機在緊湊的外形下，能夠實現豐富的操作功能，方便使用者在各種場景下進行通信。

4.汽車電子領域

車燈控制：汽車的車燈控制開關很多采用旋轉開關的形式。通過旋轉開關，可以實現不同車燈的開啟和關閉，如示寬燈、近光燈、遠光燈等。當旋轉開關處于不同檔位時，對應不同的電路連接，點亮相應的車燈。例如，將旋轉開關旋轉到一個檔位，接通示寬燈電路，示寬燈亮起，用于在夜間或低能見度環境下指示車輛的輪廓；再旋轉到另一個檔位，近光燈電路接通，照亮車輛前方一定范圍的道路，確保行車安全。

空調溫度調節：汽車空調系統的溫度調節旋鈕也是旋轉開關的一種應用。旋轉這個開關，可以改變空調控制系統中的電路參數，從而調節空調壓縮機的工作狀態、風扇的轉速以及冷熱風混合比例等，實現車內溫度的精確調節。當我們感覺車內溫度過高時，旋轉開關向降低溫度的方向調節，電路控制空調加大制冷量；反之，當溫度過低時，旋轉開關使空調增加制熱量，為駕乘人員營造舒適的車內環境。

旋轉開關開關狀態相關常見問題解答

1.旋轉開關接觸不良怎么辦？

旋轉開關接觸不良可能是由于觸點表面氧化、有污垢，或者觸點磨損嚴重導致的。對于氧化或有污垢的觸點，可以使用專用的電器清潔劑小心地擦拭觸點表面，去除氧化層和污垢，恢復良好的導電性。如果是觸點磨損問題，輕微磨損可以通過打磨觸點來改善接觸；但如果磨損嚴重，就需要更換新的旋轉開關，以確保開關狀態的穩定可靠。

2.旋轉開關無法切換檔位是什么原因？

旋轉開關無法切換檔位可能有多種原因。一是機械部件出現故障，比如定位機構損壞、操作軸卡死等。對于這種情況，需要檢查機械部件，修復或更換損壞的零件，如更換卡死的操作軸或損壞的定位彈簧。二是可能有異物進入開關內部，阻礙了動觸點或操作軸的運動，此時需要打開開關外殼，清理異物。另外，如果是控制電路出現問題，如線路斷路、短路等，也會導致旋轉開關無法切換，這就需要檢查控制電路，修復線路故障。

3.如何選擇合適的旋轉開關以確保其開關狀態滿足需求？

選擇旋轉開關時，首先要明確應用場景的電氣要求，如額定電壓、電流大小，確保所選開關的額定參數能夠滿足或高于實際電路需求。其次，考慮機械要求，包括操作扭矩是否符合操作習慣、機械壽命是否能滿足設備的使用時長要求、定位精度是否能保證準確的檔位切換。再者，要考慮環境因素，如工作溫度范圍、濕度、振動等環境條件，選擇具有相應防護性能和適應能力的旋轉開關。最后，根據實際需要的開關狀態類型，如常開、常閉、轉換、多位切換等，來挑選合適的旋轉開關型號。

4.旋轉開關在使用過程中出現異常發熱是怎么回事？

旋轉開關在使用過程中出現異常發熱，主要原因可能是通過開關的電流超過了其額定電流，導致觸點過載發熱。此時需要檢查電路，看是否存在短路等故障導致電流過大，或者評估是否需要更換額定電流更大的旋轉開關。另外，接觸電阻過大也會引起發熱，如前面提到的觸點氧化、磨損等情況，需要針對接觸電阻問題進行處理，如清潔、打磨或更換觸點。還有一種可能是開關周圍的散熱條件不好，熱量無法及時散發，這種情況下需要改善開關的安裝環境，確保有良好的散熱空間。
